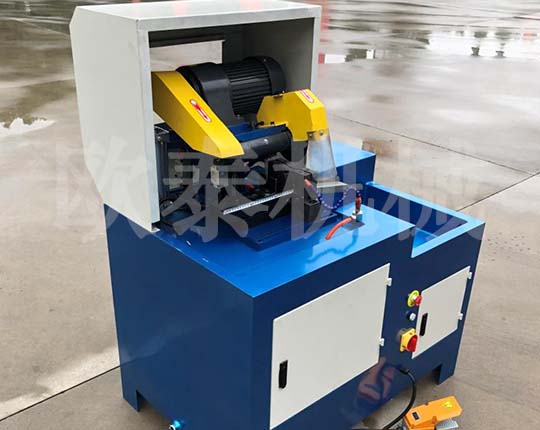

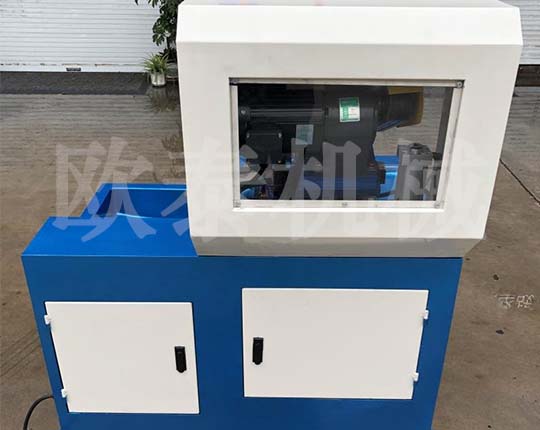

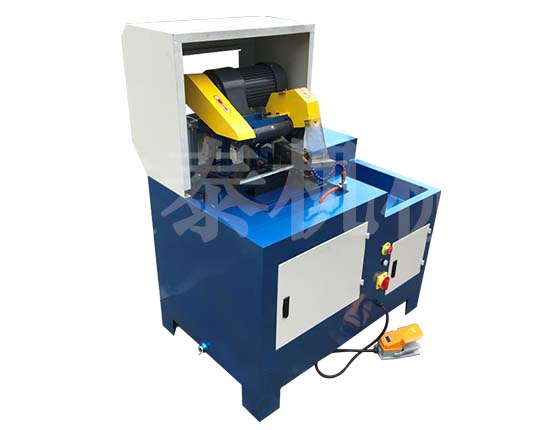

OT-100伺服薄壁全自动切管机

发布日期:2020-02-24浏览次数:204
  • 100伺服薄壁全自动切管机
  • 100伺服薄壁全自动切管机
  • 100伺服薄壁全自动切管机
  • 100伺服薄壁全自动切管机

伺服薄壁全自动切管机介绍:

1. 全自动切管机机头部分说明:机头电机大小4级电机为2.4KW. 2级电机为3.75KW,机头内部结构为蜗轮、蜗杆结构(可分国产级、台湾级二种),一般主轴为三轴形式,锯切力道加倍。350全自动切管机-伺服送料适合的锯片外径尺寸有250mm.275mm.300mm.315mm.350mm常用锯片为325mm,内孔径都是32mm。锯片的厚度是依据管子的直径及壁厚而定,常见厚度范围为1.6-2.0mm之间。切管机机头运行载体为直线导轨配合滚珠丝杆,运转平稳,无磨损,机头在液压动力驱动下沿直线导轨做上下锯切,并配备可以调节机头上下速度的板式流量阀,锯片偏摆度低、锯切精准、力道大、稳定性好,机头转速有手调式和无极变频控制式两种。同时具有特大容量之贮油筒,确保锯片寿命,切口不发热、切面平整。锯切工件无毛边、无粉尘、切面光洁、连接完美,可省二次加工,锯切时低噪音、低污染,切削精度超过手动、气动、液压全自动切管机,机头夹制管件为单边双向夹钳(液压夹管),夹管油路配备可调式压力控制阀,可以根据管件材质、大小调节夹管力道,夹钳开档为130mm,进刀采用液压方式,机头下切时也为液压锯切.机头本身外围有专用钢化玻璃防护罩,增加切割时人员安全性。

2.全自动切管机机身部分说明:机身整体机构为普通铸铁,机体重量为1800KG,锯切控制按钮为脚踏开关式,脚踏一下开关完成先送料、再夹料、后下刀锯切一道循环工序,送料采用伺服送料,夹紧和进刀全采用液压元件及油缸控制,送料料架行程常规单行程距离为0-700,双行程0-1400,三行程0-2100.特殊管件长度,送料行程料架可以定制。压力调节范围为0-7mpa,电源控制为三相380V。冷却液为工用乳化液,工作时乳化液在水泵带动下自动喷射到锯片上,机身固定采用膨胀螺丝四角固定,安全、稳定。

3.电控部件说明:本机采用PLC触摸屏或工业电脑控制,数据储存量大并配有程序记忆功能,不同管件单次送料长度、切割次数可以分别记忆储存,便于下次操控查询使用,管件切割时PLC控制进料、夹料、切料,在无管切割时,控制系统自动停止切割。切割过程中如遇危险,系统有急停按钮,安全、可靠。

4. 全自动切管机-伺服送料切管机优点:
伺服全自动切管机送料(精度高5s以内),夹管、切割效率高,精度准,力道大(比315系列大一倍),单人可以控制多台机种,节约成本,生产效率是普通机器的5-10倍,适合批量切割加工管件,机器切割过程中有单独回收料屑口,防止切削过程中铁屑飞溅,减轻污染。
