OT-38NC液压弯管机

发布日期:2020-02-24浏览次数:37

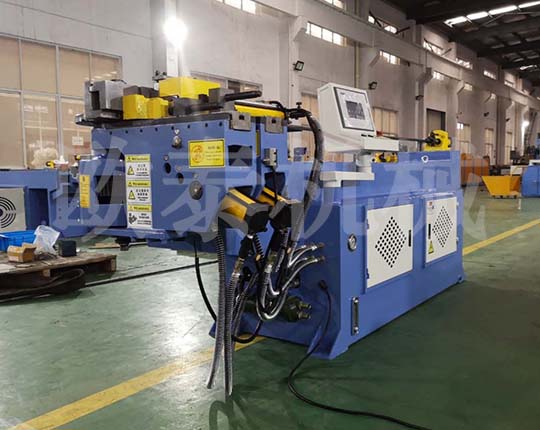

  • OT-38NC液压弯管机

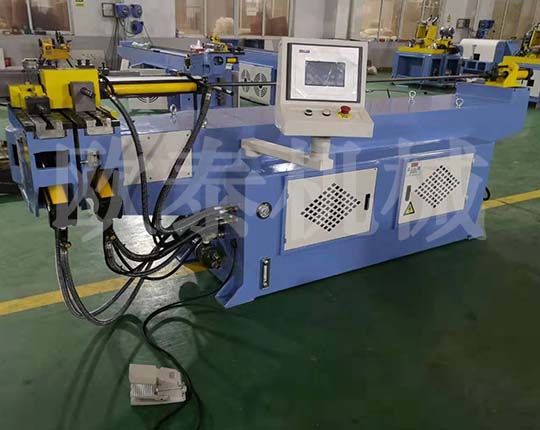

  • OT-38NC液压弯管机
  • OT-38NC液压弯管机

OT-38NC液压弯管机介绍:

一、机器特点:
1、电控系统采用数控面板控制,液压驱动,具有多种不同弯曲角度的预制。
2、每一弯管都可根据材质变化设定补偿值、速度、脱模间隙。
3、中文字幕显示,人机对话式操作,可任意选择手动、半自动操作方式,移动式脚踏开关兼备自动、紧停两种功能。
4、机器加装自动注油系统,可降低弯管摩擦、提高芯棒寿命、确保弯管品质。
5、配有大容量的冷却系统,有效控制工作温度。
6、实际弯管时可选用分解动作,观察干涉点,修改动作,提高效率。

二、弯管机结构配置:
1、机械主要结构由优质钢板焊接而成,强度高,钢度大。
2、结构件采用打砂方式除锈并喷有防锈漆。
3、采用台达公司进口的NC程序机,结构紧凑、精度高、使用寿命长。
4、接近开关和编码器分别为日本“OMRON”欧姆龙和日本“NEMICOM”内密控(2000P/R)动作灵敏,精密度高。
5、油泵和电磁阀均来自台湾著名品牌“油研液压”,油位高度有清晰直观的显示。
6、电动机为我们厂家特定:要求供方使用“人本轴承”等进口配件,提高其自身质量延长其使用寿命。
7、其他电器配件为:台湾天得/台湾士林电器/台湾阳明电器/欣灵电器/长江电器/正泰电器等。


项目/参数DW-38NC备注
最大弯管能力Φ38×2.0mm(A3")管径×壁厚
最大弯曲半径R=180mm
最小弯曲半径根据管径一般为管径的1.5倍
最大弯曲角度190°
有效穿芯长度1600mm可定制加长
弯管速度Max 45°/S可调节
弯管精度±0.15°
弯管方式液压驱动
每管可设弯管数20个
芯片最大存储量25组
油泵电机功率4KW
油压压力12Mpa
油箱容积150L推荐用32#机械油或YA-N46液压油
外形尺寸(L×W×H)2550×800×890mm长×宽×高
