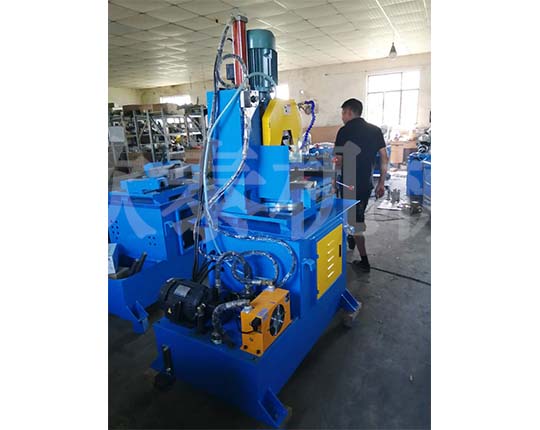

OT-350半自动切管机

发布日期:2020-02-24浏览次数:732
  • 350半自动切管机
  • 350半自动切管机
  • 350半自动切管机

1、MC-350NC液压半自动切管机(金属圆锯机)
1、接通电源,调准转动方向后,切断总电源,加注2/3水箱浓度为1:10的乳化液。
2、安装锯片,使锯齿尖方向与安全护盖箭头方向一致。
3、接通电源、添加液压油,打开电源开关,拧出紧急制动开关,关闭进刀调速液压控制阀(顺时针方向)。
4、根据所需锯切角度,先松开固定把手(7),转动回转座,使指针对准所要角度后,锁紧固定把手。
5、调整锯切行程:
踩一下脚踏开关(不可连踩两次),让机头空载运行。将进刀调速液压控制阀稍微拧开一点(逆时针转向),这时机头慢慢下沉,直到锯片可以切断管材为止,把下行程螺栓往上拧到限位,然后微拧开进刀调速液压阀,使机头动作慢上升,待升到管材上方10㎜后,再关闭液压阀,使机器停止上升,把上行程螺栓往下拧至限位。
6、试夹材料:
将管材放入夹钳内,用手轮使夹钳夹紧材料之后,退松半圈手轮,并锁紧螺帽,再将管材至一边夹块内(以物件不被锯切到为准),按下启动开关试夹料是否被夹紧,否则在锯切时会损坏锯片。
7、档尺安装及管材试切:
按所需长度调整好限位挡板并固定,把管材变形或有毛边的一头伸入一面夹钳,按下启动开关或脚踏开关将其锯切,观看试切是否正常。


2、锯片齿数选择对照表:
单位:mm


锯片外径材料厚度Φ250Φ275Φ300Φ325Φ350
0.6280T280T320T320T350T
0.8240T280T320T320T320T
1.0220T240T280T280T320T
1.2200T220T240T240T280T
1.4180T200T220T240T240T
1.6180T200T220T220T240T
2.0150T180T200T220T240T
2.5150T180T200T200T220T
3.0120T150T180T200T200T
实心Φ19120T120T128T128T150T
实心Φ22120T120T128T128T150T
实心Φ25.490T90T110T120T128T
实心Φ38.180T90T100T110T120T
实心Φ5060T64T80T90T100T
说明T代表齿数



型号:MC-350NC型自动切管机
MC-350液压切管机是本公司系列圆锯机中的一种液压型半自动锯切机,采用液压控制系统,锯切更加稳定高效,具有操作简单、噪音低、无粉尘污染、切口内外无毛刺,并可作90º正切以及各种角度的斜切等特点。


MC-350NC自动切管机(液压型)

主机马达

C型2/4变级3.3/4kw

D型4/6变级2.4/3kw

主轴转速

44/22

22/16

冷却系统

1/8马力自动冷却循环系统

适用锯片

锯片外径250-400mm 中心孔距¢32mm 销孔2×12×65

夹钳行程

160mm

锯切角度

右向90°-45°/ 左向 90°-30°

工作压力

工作压力25-35kg/cm²

机械重量

460kg

机械尺寸

700×1500×1750mm



二、锯切能力:


MC-350NC自动切管机锯切能力

锯切角度

90°正切

45°斜切

¢130mm

¢110mm

110×110

95×95


150×80

110×70

100×100

95×95

80×80

60×60

80

60
