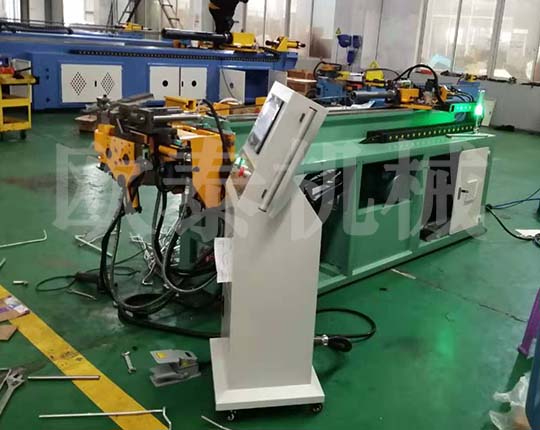

OT-18CNC全自动数控弯管机

发布日期:2020-02-24浏览次数:247
  • 18CNC全自动数控弯管机
  • 18CNC全自动数控弯管机
  • 18CNC全自动数控弯管机
  • 18CNC全自动数控弯管机
  • 18CNC全自动数控弯管机
  • 18CNC全自动数控弯管机

18CNC全自动数控弯管机介绍:

1、控制系统
1.1  CNC控制,10寸彩色触摸屏,弯管、推进、旋转、由伺服系统控制,夹具、芯棒等由液压控制。

1.2  主要软件功能
工作界面:手动、单弯、自动、编程、计算、图号存储;全程绝对坐标定位;弯、推、旋各有六级速度可选择,也可每一工步单独设定;有连续和夹送两种直线移动方式;可选择有倒拉、旋逆、导模保护、芯棒有无选择功能及芯棒早退功能;能在程序号旁注明产品图号,并作对照表格。

2、伺服系统
日本三菱伺服马达及驱动器,三轴控制,分别为送料、转管、弯管。

3、电器系统
低压电器如接触器、继电器、接近开关等采用日本OMRON和施耐德的产品

4、机械机构
4. 1  床身由板材、钢管等焊接而成,经过去应力退火处理,整体安全可靠;台面板整体加工保证平面要求
4. 2  直线送料、采用直线导轨、机械定位、精度可靠。
4. 3  整体在所有机械传动部分均采用最新无间隙连接设计、最大程度降低了积累误差,保证了管件加工尺寸的稳定性

5、外购件保障
为了保证弯管机设备电器各个系统的使用稳定及电器元件的可靠性,我们均采用国内外著名的而且我们也应用较成熟的品牌产品。

6、穿心有效行程    1.5m

7、模具层数:1层

8、操作培训:现场培训。

9、文件资料
9.1机床说明书。
9.2操作规程或指导书、易损件清单等

10、工具:工具箱、内六角扳手一套、螺丝刀2件、25活动扳手一把

11、质量保证及服务:
设备安装调试后即进入一年的设备质保期,由卖方负责设备的非人为故障维修及费用。
